Bản vẽ thiết kế nội thất nhà phố là “công cụ” để kiến trúc sư “giao tiếp” với chủ đầu tư, và để các nhà thầu nắm rõ được kỹ thuật thi công chuẩn xác. Hiểu đơn giản thì đây là một tập hồ sơ bao gồm nhiều loại bản vẽ bên trong. Chúng sẽ thể hiện chi tiết về phong cách thiết kế, màu sắc, kích thước, vị trí bố trí và vật liệu cụ thể của từng món nội thất nhà phố.
(hình)
Bài viết này của S-housing sẽ cung cấp cho bạn những thông tin quan trọng liên quan đến bản vẽ thiết kế nội thất nhà phố. Đồng thời cũng gợi ý những mẫu thông dụng để bạn tham khảo và lên ý tưởng cho tổ ấm tương lai của mình.
1. Bản vẽ thiết kế nội thất nhà phố 1 trệt 1 lầu
Nhà phố 1 trệt 1 lầu được các đôi vợ chồng trẻ, hoặc các hộ gia đình 2 – 3 thành viên ưa chuộng vì có không gian và mức đầu tư phù hợp. Với diện tích khiêm tốn, việc thiết kế nội thất cần đề cao tiêu chí đơn giản và chú trọng về mặt công năng sử dụng.
Thiết kế mặt tiền hiện đại của nhà phố 1 trệt 1 lầu
Dưới đây là mẫu bản vẽ thiết kế nội thất nhà phố 2 tầng (1 trệt 1 lầu) phong cách hiện đại. Bao gồm: 1 phòng khách, 1 phòng bếp, 1 phòng ngủ, 1 phòng thờ và 2 WC.
1.1 Bản vẽ mặt bằng và phối cảnh tầng trệt
Tầng trệt là không gian sinh hoạt chung, gồm phòng khách và phòng bếp. Phía trước còn có một khoảng sân nhỏ dành cho việc giải trí, thư giãn của gia đình.
Bản vẽ thiết kế nội thất tầng trệt của nhà phố
Phần sân trước trồng nhiều cây xanh và có ghế xích đu thư giãn
Phối cảnh nội thất phòng khách nhà phố 1 trệt 1 lầu
Thiết kế sử dụng không gian mở để tối ưu không gian
Phối cảnh nội thất phòng bếp nhà phố 2 tầng
Sử dụng kính thủy ốp tường để “hack” độ rộng cho nhà phố
Nhược điểm của nhà phố là bề ngang hạn chế và thiếu hụt ánh sáng tự nhiên. Và để giải quyết vấn đề này, kiến trúc sư S-housing đã: thiết kế phòng khách liền bếp, bố trí giếng trời trong bếp và sử dụng kính thủy ốp tường tại khu vực bàn ăn.
Góc nhìn từ trong ra ngoài của tầng trệt nhà phố
Nếu để ý, bạn sẽ thấy phần cầu thang trong thiết kế được tận dụng vô cùng sáng tạo. Phía ngoài được dùng để treo tivi và kệ/đợt trưng bày rượu sang trọng. Phía trong lại được dùng để bố trí WC, rất tinh tế và là một điểm cộng cho phần thẩm mỹ của ngôi nhà.
1.2 Bản vẽ mặt bằng và phối cảnh tầng 1
Trên tầng 1 là không gian phòng thờ và phòng ngủ. Phòng thờ được thiết kế thành một không gian tích hợp, bao gồm cả khu giặt giũ và giải trí của gia đình. Vậy nên, nó được đặt ở nơi có ban công lớn hướng ra mặt tiền nhiều ánh sáng của nhà phố. Còn phòng ngủ + WC thì được bố trí phía trong, ngay bên cạnh giếng trời.
Bản vẽ thiết kế nội thất tầng 1 của nhà phố
Sử dụng kệ thờ treo tường để tiết kiệm diện tích và đảm bảo sự tôn nghiêm
Bên dưới là hệ tủ quần áo lớn có thiết kế thông minh, tối ưu công năng
Ghế thư giãn đặt gần cửa nhiều ánh sáng tự nhiên và quan cảnh đẹp
Phối cảnh nội thất phòng ngủ nhà phố 1 trệt 1 lửng
Sử dụng bàn trang điểm treo tường giúp dễ dàng lau dọn
Sử dụng cửa lùa ngang để tiết kiệm diện tích cho phòng ngủ
Cả phòng ngủ và toilet đều có cửa sổ hướng ra giếng trời để đón ánh sáng
2. Bản vẽ thiết kế nội thất nhà phố 3 tầng
Dưới đây là mẫu thiết kế nội thất nhà phố 3 tầng hiện đại có giếng trời độc đáo. Ngôi nhà bao gồm: 1 phòng khách, 1 phòng bếp, 3 phòng ngủ, 1 phòng thờ và 1 phòng sinh hoạt chung. Đáp ứng nhu cầu về không gian sống thoải mái cho các gia đình từ 6 – 8 thành viên. Bản vẽ và phối cảnh nội thất mỗi tầng chi tiết như sau:
2.1 Bản vẽ mặt bằng và phối cảnh tầng 1 (tầng trệt)
Tầng trệt nhà phố có khu vực sân trước dành cho việc đậu xe và làm gara ô tô. Bên trong là không gian mở được tạo ra từ việc bố trí phòng khách liền bếp và giếng trời ở trung tâm.

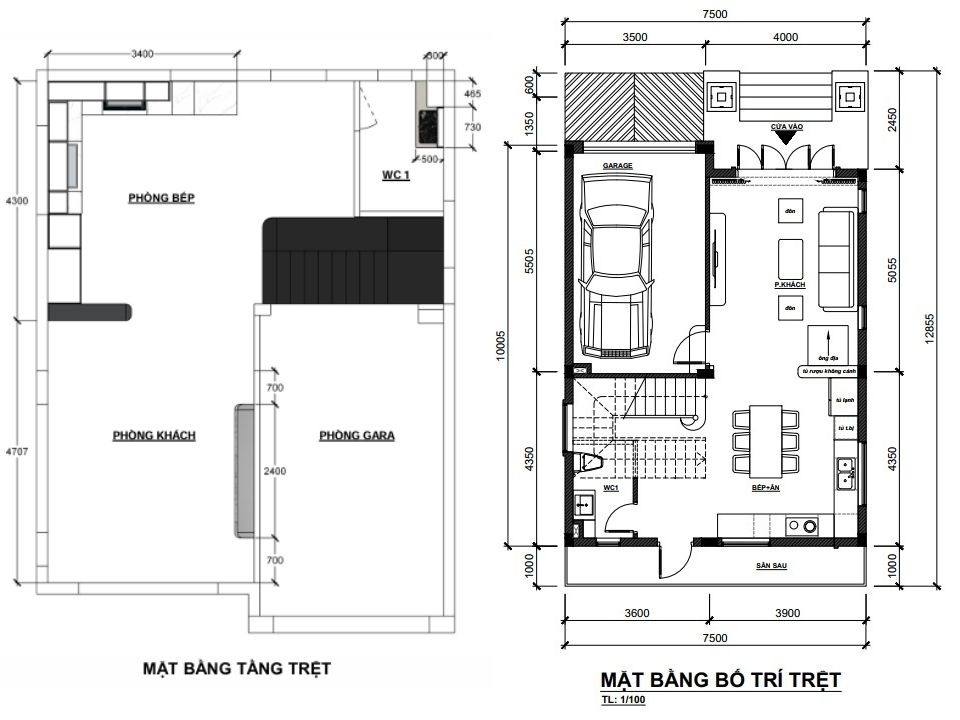

Bản vẽ thiết kế nội thất tầng 1 nhà phố
Phối cảnh nội thất phòng khách nhà phố 3 tầng
Không gian mở tạo ra từ phòng khách liền bếp và giếng trời tại trung tâm
Phần cầu thang được thiết kế hiện đại và đẹp mắt
Nội thất và các họa tiết trang trí sử dụng trong phòng khách mang dáng vẻ đầy trẻ trung và mới mẻ. Từng vật dụng được kê gọn gàng, đảm bảo lối đi thông thoáng để di chuyển ra sau bếp. Cầu thang được đặt dọc theo chiều dài ngôi nhà, có gầm được tận dụng làm kho lưu trữ tiện dụng.
Phối cảnh nội thất phòng bếp + ăn của nhà phố 3 tầng
Sử dụng tủ bếp chữ i nhỏ gọn và tiết kiệm diện tích
Khu vực bàn ăn với hàng loạt nội thất và đèn trang trí hiện đại
Tủ rượu kịch trần có thiết kế đẹp mắt, được dùng để phân chia phòng khách với nơi ăn uống của gia đình để đảm bảo tính riêng tư. Toàn bộ mảng tường tại khu vực bàn ăn được tận dụng triệt để cả về công năng lẫn thẩm mỹ. Thông qua việc thiết kế ghế ăn treo tường, kệ trang trí hữu dụng kết hợp cùng hệ thống đèn LED hiện đại.
2.2 Bản vẽ mặt bằng và phối cảnh tầng 2
Tại tầng 2 của nhà phố 3 tầng là toàn bộ không gian phòng ngủ riêng tư của các thành viên trong gia đình, bao gồm 1 phòng ngủ cho bố mẹ và 1 phòng ngủ cho con trai.

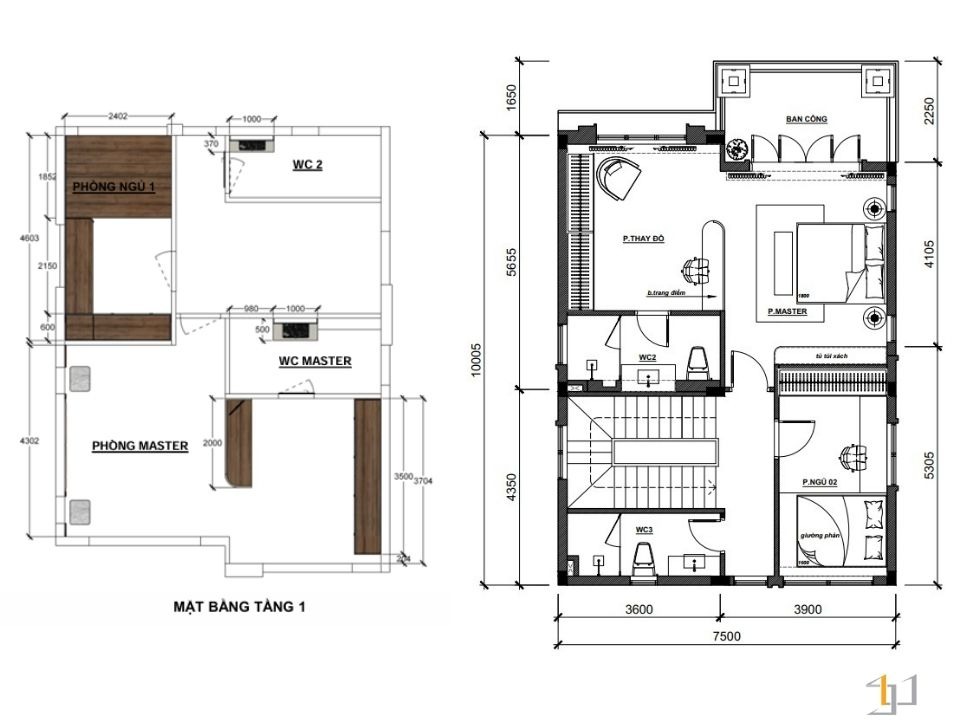

Bản vẽ thiết kế nội thất tầng 2 của nhà phố
Khu vực ban công giếng trời tại tầng 2 của nhà phố
Phòng ngủ bố mẹ được thiết kế theo hướng chững chạc với gam màu trung tính nhã nhặn. Bên trong bao gồm nhiều tiện ích: giường, tủ quần áo, bàn trà nhỏ, kệ tivi và bàn trang điểm. Sử dụng cửa sổ và cửa ban công lớn bằng kính để mang ánh sáng tự nhiên vào phòng, tạo sự thoải mái và thông thoáng.

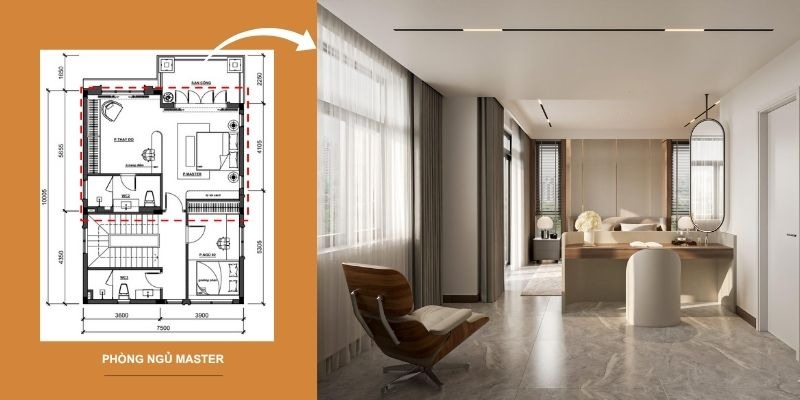

Phối cảnh nội thất phòng ngủ master trong nhà phố 3 tầng
Sử dụng kệ tivi và bàn treo tường để tiết kiệm diện tích
Toilet phòng master được trang bị đầy đủ tiện ích hiện đại
Phòng ngủ bé trai được thiết kế năng động hơn theo chủ đề phi hành gia. Thiết kế tích hợp 3 không gian – giải trí, nghỉ ngơi và học tập. Chú trọng tính an toàn và khoa học, mở ra môi trường phát triển toàn diện cho quý tử của gia đình.
Phối cảnh nội thất phòng ngủ bé trai trong nhà phố 3 tầng
Thiết kế ánh sáng khoa học cho từng khu vực chức năng
Toilet mang tông màu đồng bộ với phòng ngủ bé trai
2.3 Bản vẽ mặt bằng và phối cảnh tầng 3
Tầng 3 của nhà phố được chia thành 3 khu vực rõ rệt, bao gồm: phòng ngủ con gái, khu vực ban công giếng trời để gia đình sinh hoạt chung và phòng thờ.
Bản vẽ thiết kế nội thất tầng 3 của nhà phố
Phòng ngủ con gái được thiết kế với những điểm nhấn hồng nữ tính và dịu dàng. Có đầy đủ khu vực chức năng: giường để nghỉ ngơi, window bay để đọc sách và ngắm cảnh, tủ quần áo và bàn trang điểm để chỉnh trang cá nhân.
Phối cảnh nội thất phòng ngủ con gái tại tầng 3 nhà phố
Thiết kế sử dụng vách ngăn mỏng để phân chia không gian
Ban công giếng trời tại tầng 3 được dùng để bố trí không gian thư giãn và sinh hoạt chung của gia đình. Bởi thế nên tại vị trí này được trồng nhiều cây xanh, đặt nhiều loại ghế để phục vụ các mục đích sử dụng khác nhau như đọc sách, trò chuyện,…
Phối cảnh nội thất khu vực giếng trời tại tầng 3 nhà phố
Phòng thờ được đặt ở vị trí mặt tiền, thiết kế hệ cửa kính bao quanh mang lại ánh sáng tự nhiên dồi dào và quan cảnh thiên nhiên đẹp mắt. Gỗ óc chó nâu trầm được dùng làm chất liệu chính, tạo ra cảm giác ấm cúng và tôn kính cho nơi thờ phụng của gia đình.
Phối cảnh nội thất phòng thờ tại tầng 3 nhà phố
Sử dụng toàn bộ cửa kính để tận dụng ánh sáng tự nhiên
3. Bản vẽ thiết kế nội thất nhà phố 3 tầng 1 tum
Thiết kế nội thất nhà phố 3 tầng 1 tum khá thịnh hành tại Việt Nam. Tầng tum có thể được thiết kế nội thất linh hoạt với các công năng phổ biến như: phòng thờ, phòng sinh hoạt chung, phòng giặt hoặc phòng làm việc, tùy theo nhu cầu của mỗi hộ gia đình.
Với phần sân thượng bên ngoài, gia chủ có thể thiết kế một khu vực BBQ hiện đại. Hoặc làm vườn trồng rau, phơi quần áo,… vô cùng tiện dụng. Dưới đây là một mẫu bản vẽ thiết kế nội thất nhà phố 3 tầng 1 tum thông dụng mà bạn có thể tham khảo:
3.1 Bản vẽ mặt bằng và phối cảnh tầng trệt
Đây là một mẫu thiết kế nội thất nhà phố 6x20m, được ứng dụng phong cách hiện đại để tối ưu hóa triệt để không gian. Với chiều sâu lý tưởng, tầng trệt nhà phố được dùng để thiết kế phòng khách phía trước, tới khu vực cầu thang chữ U và phòng bếp phía sau.
Bản vẽ thiết kế nội thất tầng trệt của nhà phố 3 tầng 1 tum
Phối cảnh nội thất phòng khách của nhà phố 3 tầng 1 tum
Khu vực cầu thang chữ U ở trung tâm nhà phố
Đối diện đặt một chiếc piano theo mong muốn của gia chủ
Phối cảnh nội thất phòng khách nhà phố 3 tầng 1 tum
Không gian mở phòng khách liền bếp chính xác là bố cục được ứng dụng phổ biến trong hầu hết mọi căn nhà phố. Dọc theo chiều dài ngôi nhà được bố trí nhiều cửa sổ giúp tận dụng hiệu quả ánh sáng tự nhiên.
Nội thất phòng khách mang kiểu dáng sang trọng và cao cấp
Phòng bếp tiện nghi với hàng loạt tiện ích được trang bị
Thiết kế kết hợp vật liệu đa dạng với gỗ, đá, kính, kim loại,… Tạo nên một tổng thể sang trọng và hiện đại. Ánh sáng đèn cũng được chú trọng với hệ thống đèn trần, đèn trang trí từng khu vực và đèn LED tủ bếp. Ngoài cung cấp thêm độ sáng, chúng còn tạo ra hiệu ứng lung linh cho căn nhà khi tiếp xúc với các bề mặt vật liệu bóng bẩy.
3.2 Bản vẽ mặt bằng và phối cảnh tầng 1
Phòng ngủ ông bà được bố trí ở tầng 1 để giảm bớt việc phải leo lầu gây ảnh hưởng tới sức khỏe xương khớp. Bên cạnh là phòng ngủ của bố mẹ, có khu vực ban công dành cho việc thư giãn, uống trà,… Cả 2 phòng ngủ đều có WC riêng, thuận tiện cho việc sử dụng.
Bản vẽ thiết kế nội thất tầng 1 của nhà phố 3 tầng 1 tum
Phòng ngủ ông bà sử dụng gỗ óc chó với gam màu nâu trầm, tạo cảm giác ấm cúng và dễ ngủ. Nội thất được bố trí gọn gàng, không che chắn lối đi để ông bà dễ dàng đi lại trong phòng. Tại khu vực phòng tắm còn được chú ý lắp đặt thêm tay vịn để đảm bảo tính an toàn.
Phối cảnh phòng ngủ ông bà trong bản vẽ thiết kế nội thất nhà phố
Tận dụng vách ngăn để treo tivi giúp tiết kiệm diện tích
Lối đi được thiết kế rộng rãi, không có vật chắn để ông bà dễ đi lại
Toilet phòng ông bà được lắp tay vịn tại khu vực tắm đứng để đảm bảo an toàn
Phòng ngủ bố mẹ được đầu tư về mặt công năng và chú trọng vào tính hiện đại. Điểm đặc biệt trong căn phòng là thiết kế của hệ tủ quần áo. Tích hợp bàn trang điểm ở giữa để phân chia khu vực để đồ nam và nữ.
Phối cảnh nội thất bố mẹ trong thiết kế nhà phố 3 tầng 1 tum
Thay thế tivi truyền thống bằng màn hình máy chiếu hiện đại
Khu vực ban công phía bên ngoài phòng ngủ bố mẹ
Bồn tắm đặt cạnh cửa sổ lớn có quan cảnh tuyệt đẹp
3.3 Bản vẽ mặt bằng và phối cảnh tầng 2
Nếu tầng 1 là không gian nghỉ ngơi của người lớn, thì tầng 2 nhà phố được dùng để bố trí các phòng ngủ trẻ em của gia đình. Phòng ngủ chị gái có phần ưu ái hơn về mặt diện tích và điều kiện ánh sáng vì được thiết kế tới 2 ban công. Phòng ngủ cháu trai tuy có diện tích nhỏ hơn nhưng vẫn đảm bảo đáp ứng đầy đủ công năng sinh hoạt.
Bản vẽ thiết kế nội thất tầng 2 của nhà phố 3 tầng 1 tum
Phối cảnh nội thất phòng ngủ chị gái tại tầng 3 của nhà phố
Tủ tivi tích hợp vách ngăn để phân chia khu vực giường với không gian bên ngoài
Bàn trang điểm có thiết kế gương hạt xoài độc đáo
Phối cảnh phòng ngủ bé trai trong bản vẽ thiết kế nội thất nhà phố 3 tầng 1 tum
Sử dụng giường tầng thông minh giúp tối ưu không gian
Các phụ huynh có thể tham khảo mẫu giường tầng như trên khi thiết kế phòng ngủ bé trai của mình. Tận dụng khoảng trống bên dưới giường tầng để bố trí góc học tập ngăn nắp. Cầu thang bên cạnh có kích thước bậc thang lớn, đảm bảo sự an toàn cho trẻ nhỏ. Các bậc thang còn được tích hợp với ngăn kéo tiện dụng để bé có thể lưu trữ đồ chơi, tài liệu học tập, quần áo,… một cách dễ dàng.
3.4 Bản vẽ mặt bằng và phối cảnh tầng tum
Tại tầng tum, không gian trong nhà được dùng để bố trí phòng thờ và phòng giặt giũ. Phần sân thượng bên ngoài thì được dùng để thiết kế khu vực ăn uống, thư giãn cuối tuần dành cho cả gia đình.

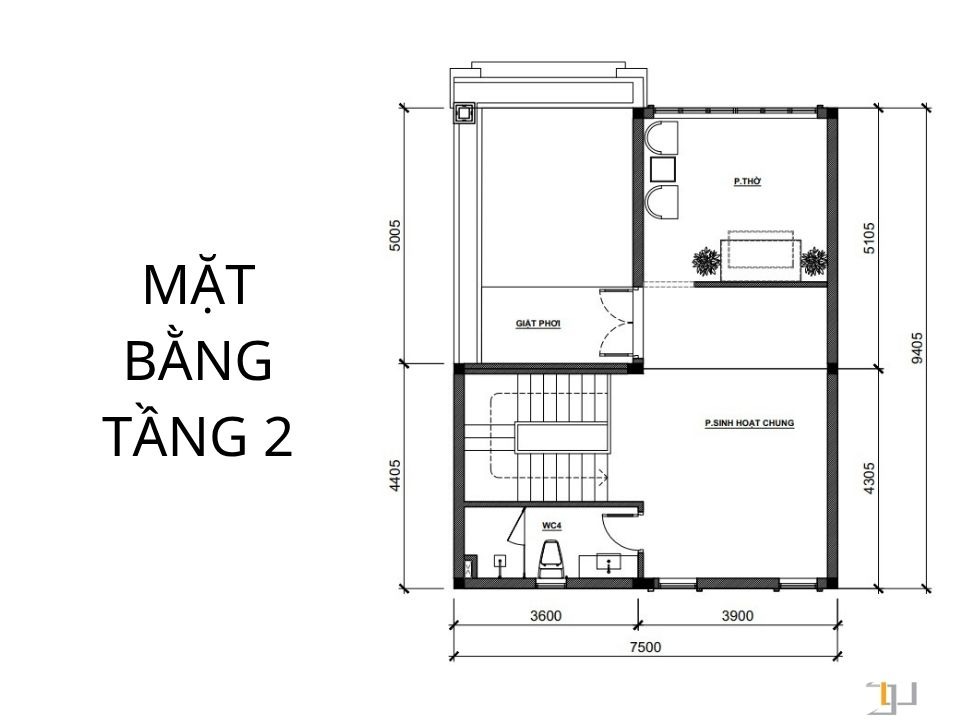

Bản vẽ thiết kế nội thất tầng tum của nhà phố
Không gian phòng thờ trong thiết kế nhà phố 3 tầng 1 tum hiện đại
Bàn thờ được đặt xoay về hướng cửa dẫn ra sân thượng thoáng đãng
Ngoài khu vực sân thượng được lắp đặt giàn cây leo để che chắn bớt ánh nắng, tạo ra cảm giác mát mẻ cho nơi thư giãn của gia đình. Xung quanh còn được trồng nhiều cây xanh, là những loại cây được lựa chọn hoàn toàn dựa trên sở thích của gia chủ.
Phối cảnh sân thượng trong mẫu nội thất nhà phố 3 tầng 1 tum
Xung quanh được trồng những loại cây xanh đúng với sở thích gia chủ
4. Lý giải thành phần hồ sơ bản vẽ thiết kế nội thất nhà phố
Gia chủ cần nắm rõ các thành phần trong hồ sơ bản vẽ thiết kế nội thất nhà phố vì những mục đích sau:
- Hiểu rõ ý đồ thiết kế của công trình, bao gồm: bố cục, kích thước, kiểu dáng nội thất, cách bày trí, vật liệu, màu sắc,…
- Dễ dàng kiểm soát tiến độ và quản lý chất lượng thi công nội thất, đảm bảo công trình thực tế đồng nhất với bản vẽ.
- Thuận tiện cho quá trình sửa chữa hay bảo trì về sau.
- Dự trù kinh phí thi công chính xác hơn dựa trên hồ sơ bản vẽ.
Và những thành phần trong hồ sơ bản vẽ được lý giải chi tiết như sau:
4.1 Danh mục bản vẽ thiết kế
Danh mục bản vẽ thiết kế là một bảng kê chi tiết các bản vẽ bao gồm trong một bộ hồ sơ thiết kế nội thất nhà phố. Nó thể hiện các nội dung sau:
- Thông tin của công trình: tên gọi, mã số, địa điểm xây dựng.
- Thông tin chủ đầu tư: Họ tên, địa chỉ của chủ đầu tư.
- Thông tin đơn vị thực hiện: Tên và địa chỉ của đơn vị thiết kế thi công nội thất.
- Mục lục bản vẽ: bao gồm thông tin chi tiết về các bản vẽ (tên bản vẽ, số bản, tỷ lệ, người tạo, ngày lập, mã số, ký hiệu bản vẽ).
- Ghi chú, phụ lục các tài liệu đính kèm (nếu có).
Mẫu danh mục bản vẽ thiết kế nội thất nhà phố
Danh mục bản vẽ sẽ được đặt ở vị trí đầu tiên trong bộ hồ sơ. Mục đích là để chủ đầu tư dễ dàng tra cứu và tìm kiếm bản vẽ họ muốn xem. Mặt khác cũng dễ dàng hơn trong việc quản lý và lưu trữ hồ sơ để sử dụng về sau.
4.2 Bản vẽ phối cảnh nội thất 3D
Bản vẽ phối cảnh nội thất 3D là những hình ảnh mô phỏng không gian nội thất sau khi thi công hoàn thiện. Chủ đầu tư khi xem bản vẽ 3D sẽ nắm được:
- Phong cách thiết kế nội thất nhà phố.
- Phối cảnh nội thất từng không gian nhà phố.
- Màu sắc, vật liệu, kiểu dáng các vật dụng.
Mẫu bản vẽ phối cảnh 3D dự án thiết kế nội thất nhà phố hiện đại
Sau khi gia chủ xem phối cảnh 3D và hình dung được về không gian nhà phố sau hoàn thiện. có thể dễ dàng đưa ra các yêu cầu sửa đổi, điều chỉnh thiết kế sao cho ưng ý nhất.
4.3 Bản vẽ kỹ thuật 2D

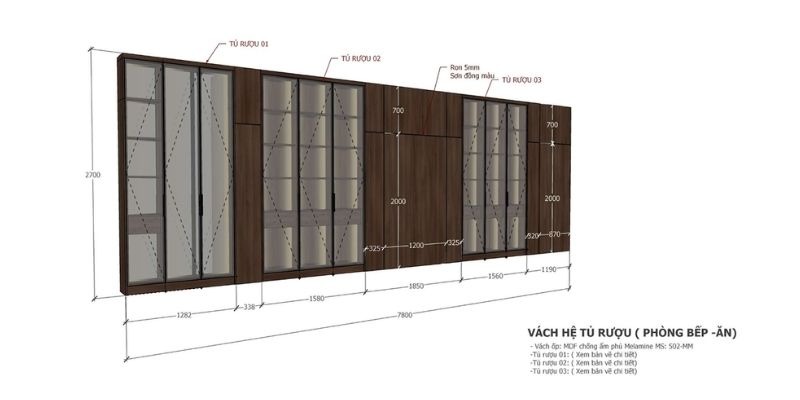

Bản vẽ 2D là bản vẽ được bóc tách kỹ thuật từ bản vẽ 3D, bao gồm những hình ảnh thể hiện chi tiết về kích thước, vị trí, hình dạng, cấu tạo và vật liệu của từng hạng mục nội thất nhà phố dưới dạng mặt phẳng. Loại bản vẽ này được sử dụng như một tài liệu hướng dẫn thi công. Nó cung cấp cho nhà thầu đầy đủ những thông tin kỹ thuật chi tiết để giúp họ thi công nội thất theo đúng với thiết kế của chủ đầu tư.
Bản vẽ 2D thể hiện chi tiết các thông tin kỹ thuật của nội thất nhà phố
Những nội dung được thể hiện trong bản vẽ 2D thiết kế nội thất nhà phố:
- Mặt bằng nội thất: thể hiện kích thước và vị trí cụ thể từng món nội thất trong không gian nhà phố. Nội thất được ký hiệu bằng ký hiệu quy ước, có ghi chú vật liệu.
- Mặt đứng nội thất: thể hiện hình dáng bên ngoài của đồ nội thất (chiều cao, chiều rộng và các chi tiết trang trí), có ghi chú về kích thước và vật liệu.
- Mặt cắt nội thất: thể hiện cấu tạo bên trong của đồ nội thất (các lớp vật liệu, kích thước và chi tiết lắp ghép).
- Bản mô tả vật liệu: thể hiện chi tiết các thông tin về vật liệu, quy cách, số lượng và báo giá của từng hạng mục nội thất nhà phố.
- Các thông tin khác: hệ thống đường dây điện nước, vị trí lắp đặt các thiết bị điện,…
4.4 Bản vẽ xin phép
Bản vẽ xin phép sẽ tập hợp tất cả các bản vẽ thiết kế nội thất nhà phố, nêu rõ các thông tin về: kích thước, vật liệu, màu sắc và kiểu dáng của từng hạng mục nội thất có trong nhà phố. Đây là một loại bản vẽ quan trọng, luôn phải có để trình lên các cơ quan có thẩm quyền nhằm xin giấy phép thi công nội thất.
Mẫu bản vẽ xin phép được dùng để trình lên cơ quan có thẩm quyền
Lời kết
Hy vọng sau khi tham khảo bài viết này, bạn đã có những ý tưởng riêng cho tổ ấm tương lai của mình. Đồng thời cũng dễ dàng hơn trong việc dự trù kinh phí, quản lý tiến độ và chất lượng thiết kế – thi công. Tránh được các tình trạng bị “dắt mũi” hay qua mặt bởi các đơn vị nội thất không uy tín hay chuyên nghiệp trên thị trường. Nếu bạn còn bất kỳ thắc mắc nào cần giải đáp về bản vẽ thiết kế nội thất nhà phố, hãy liên hệ S-housing qua những kênh sau đây để được giải đáp ngay nhé!
